FL50HSV
产品中心 无框电机

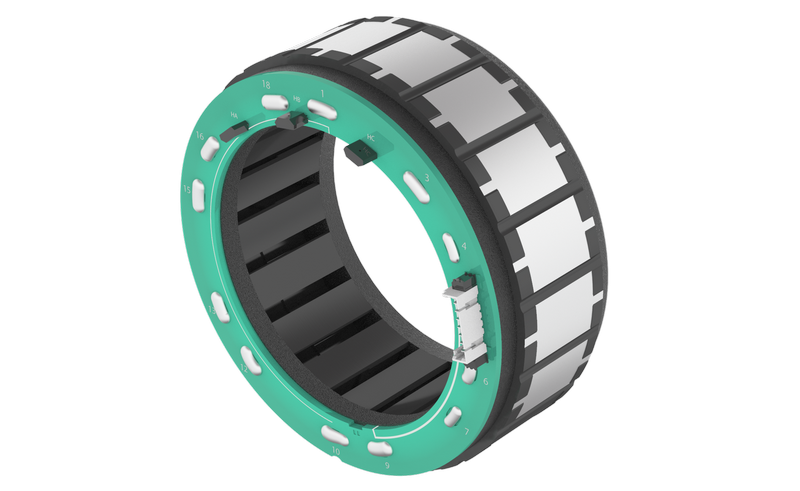

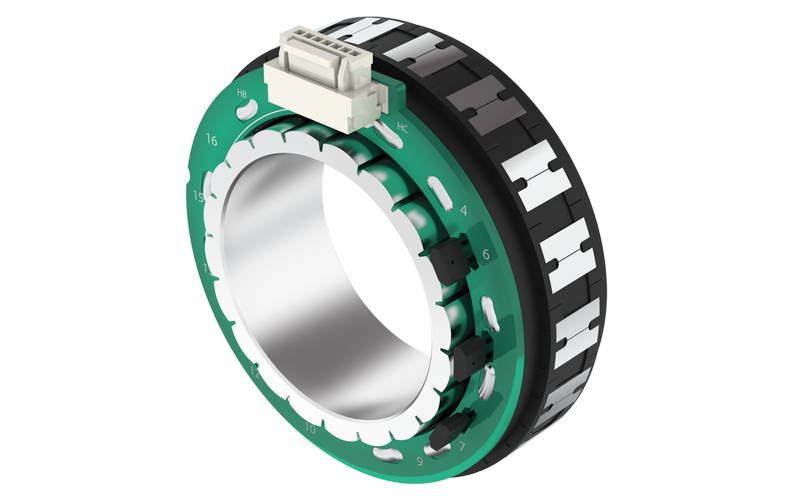

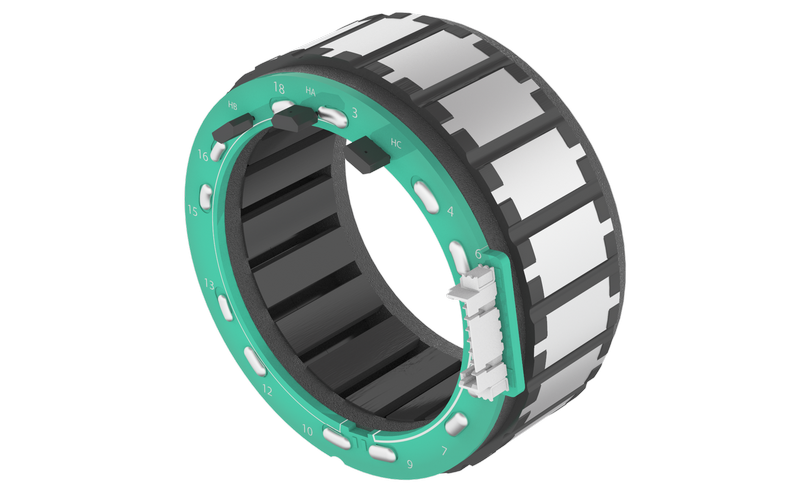

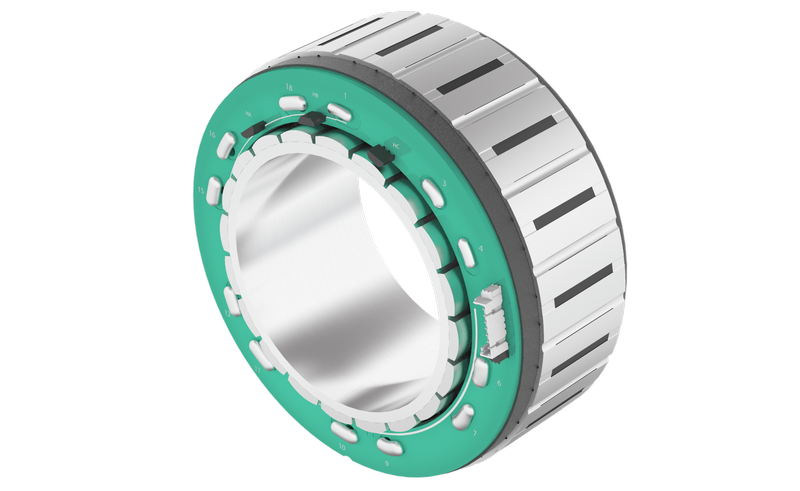

FL50HSV

Φ50mm无框电机,48VDC
选件:
  • FL50HSV

    编码器

  • FL50HSV

    齿轮箱

  • FL50HSV

    接插件

  • FL50HSV

    刹车

电机型号FL50HSV08FL50HSV15
定子外径 (mm)50
转子内径(mm)30
极数2020
相数33
额定电压(VDC)         4848
额定转矩   (N.m)        0.30.5
额定电流   (A)                 3.64.8
额定转速   (RPM)         50003500
额定功率   (W)         157183
最大转速   (RPM)               62004800
峰值转矩   (N.m)          0.961.5
峰值电流   (A)         11.614.5
线电阻 (ohms@20)      0.930.7
线电感 (mH)   0.4570.38
转矩常数 (Nm/A)         0.0890.117
反电势常数   (Vrms/KRPM)           5.47.1
电气时间常数   (ms)    0.490.54
重量 (g)105128

特性概要 ( General Specifications )

绕组连接方式( Winding Type )

星形 ( Star connection)

霍尔分布角度( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

介电强度( Dielectric Strength )

1000VAC/1S.2mA

绝缘电阻( Insulation Resistance )

100MΩ, 500VDC

使用环境( Operation Ambient )

-20°C   ~   +50°C

绝缘等级(Insulation Class)

Class B


接线说明(Electric Connection)

引出线颜色Color

引出线型号

Type

功能

Functions

PIN1

Connector for Hall is optional

Type: SM07B-GHS-TB

热敏 ( NTC2 )

PIN2

热敏 ( NTC1 )

PIN3

霍尔电源负 ( GND )

PIN4

霍尔 A ( Ha )

PIN5

霍尔 B ( Hb )

PIN6

霍尔 C( Hc )

PIN7

霍尔电源正  ( Vcc )

黄色  ( Yellow )

UL1332 AWG20

U相 ( Phase U )

红色  ( Red )

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )



电性能 (Electrical Specifications)


单 位 (Unit)

FL50HSV08-48V-50170-TH

FL50HSV15-48V-35183-TH

极数  ( Number of poles )


20

20

相数  ( Number of phases )


3

3

额定电压 ( Rated  voltage )

VDC

48

48

额定转矩 ( Rated torque)

N.m

0.3

0.5

额定电流(Rated current)

A

3.6

4.8

额定速度 ( Rated speed )

RPM

5000

3500

额定功率 ( Rated power )

W

157

183

最大转速(Maximum speed)

RPM

6200

4800

峰值转矩 ( Peak torque )

N.m

0.96

1.5

峰值电流 ( Peak current )

A

11.6

14.5

线电阻 ( Line to line resistance )

ohms@20℃

0.93

0.77

线电感 ( Line to line inductance )

mH

0.45

0.38

转矩常数 ( Torque constant )

Nm/A

0.089

0.117

反电势 ( Back EMF )

Vrms/KRPM

5.4

7.1

机身长度 ( Motor length )

mm

20

26

重量 ( Weight )

g

96

147

电气时间常数(Electrical time constant)

ms

0.48

0.49



该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

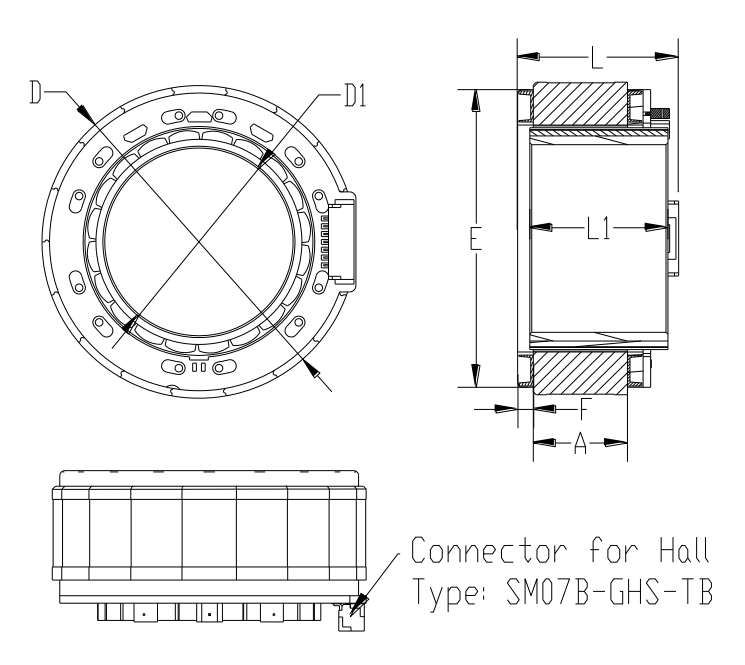

电机尺寸


资料下载
FL50HSV08-48V-50170-T-01(3D) 147.62 KB
FL50HSV15-48V-35183-T(3D) 152.31 KB
FL50HSV08-48V-50170-T-01 211.66 KB
FL50HSV15-48V-35183-T 184.49 KB
